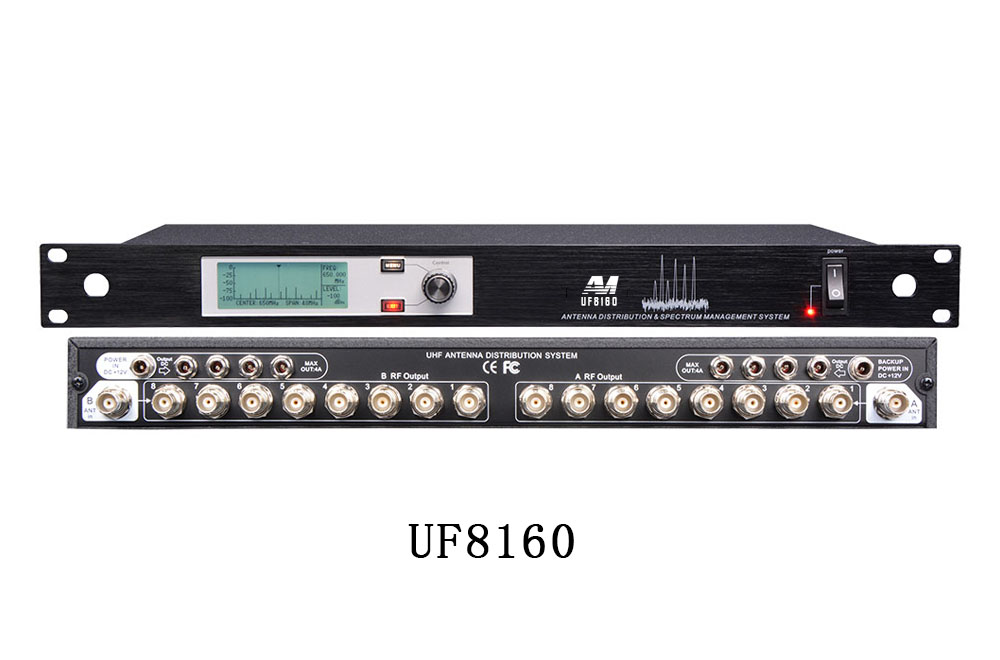

AVI UHF天线放大分配器

简要说明

特高频天线分配及频谱管理系统，由无线麦克风专用频段设计的扫频式频谱仪系统和双天线信号接收回路的射频信号放大分配系统组成！

频谱扫描系统采用液晶显示屏监测界面，通过扫描能发现相近频段的同类无线麦克风！LED墙发出的噪声！对讲机及电视台！无线电话基站信号等各种已经存的信号！因此可帮助选出没有被占用的频率给新增加的无线麦克风使用！

UF8160具备UHF天线信号带通滤波功能，把带通以外的干扰信号进行过滤抑制衰减！经滤波后的射频信号进行放大及拆分为16路输出，从而补偿插入损失。分配系统允许四台4天线真分集接收机使用，同时还配有向每个接收机供电的电源插头！UF8160能够对信号进行放大补偿，以确保为接收机提供较强的信号。

系统功能

● 兼容各大品牌，所有UHF频段无线麦克风接收机使用！

● 现场无线电频谱扫描监测功能，为射频频点分配及管理提供依据！

● 定向、全向、壁挂式等！多种类型及性能不同的天线提供选择！

● 高频信号带通滤波功能，过滤带宽以外的信号对系统造成干扰!

● 采用高性能材料及电路确保最大的信号灵敏度和端口串扰隔离能力，

能够为众多无线接收机提供稳定的无线电信号。

● 提供2进16出射频信号及4路DC12V输出供电能力!

●冗余电源设计，可以多提供4路DC12V输出和电源双重保护功能！

● 包装附带有安装天线所需的支架硬件以及高频连接电缆。

技术参数

射频波段 ---------   470-960MHz

三阶滤波 ---------   24dBm交截斜度

增益 -------------   (分配端口5dB)

阻抗   -------------   50Ω

射频端口 --------    BNC

天线馈电 ---------   12V 300mA

电源输入 ---------   DC+12V 4A

电源输出 ---------   4端口最大 DC+12V 3.5A

主机尺寸 ---------   482*44*215mm

支架尺寸 ---------   60-120cm可调

工作温度 ---------  （-20º-+50º)

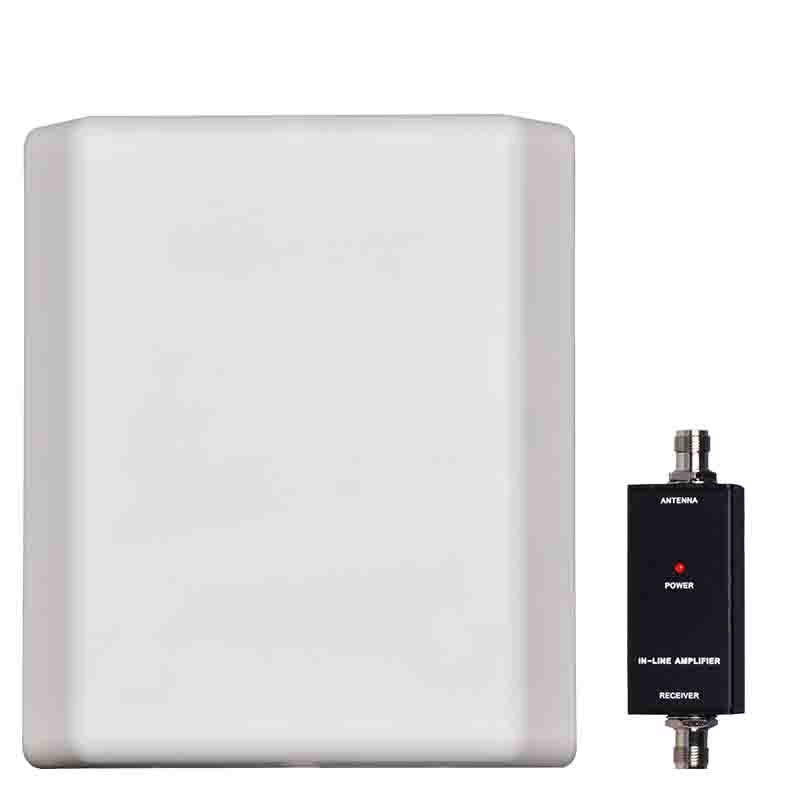

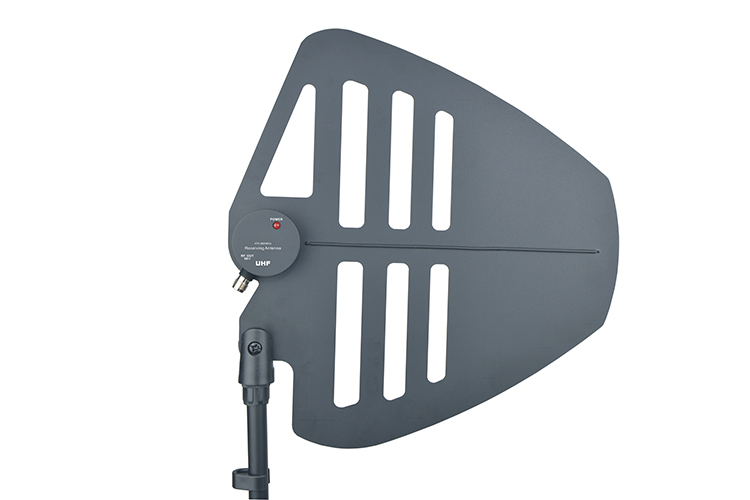

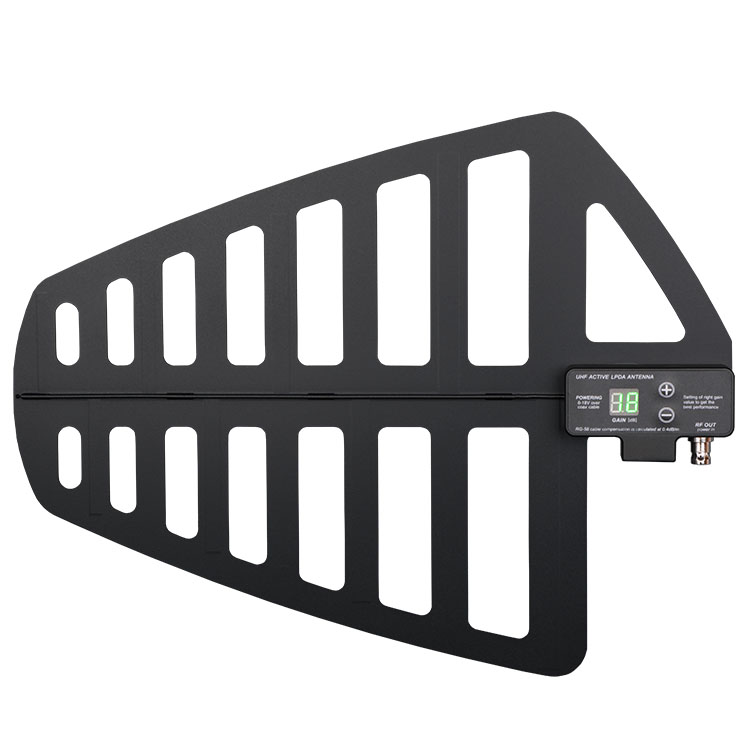

可匹配以下天线:
